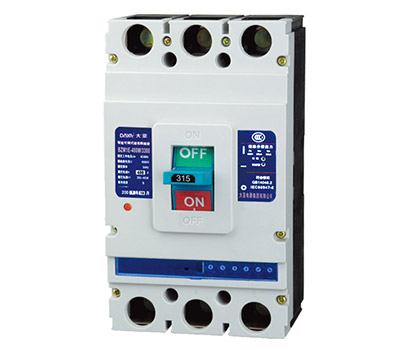

BZM1E型智能可調式塑殼斷路器
-
- 產品概述
- BZM1E系列智能可調式塑料外殼式斷路器（以下簡稱斷路器），適用于交流50Hz（或60Hz），其額定絕緣電壓為800V,額定工作電壓690V及以下，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載長延時反時限、短路短延時反時限、短路短延時定時限、短路瞬時和欠壓保護功能以及剩余電流保護（可選），缺相保護功能（可選），能保護線路和電源設備不受損壞，斷路器保護特性齊全、精確，能提高供電可靠性，避免不必要的停電，其中“Z、B”型控制帶有通訊接口，可進行“四遙”，以滿足控制中心和自動化系統的要求。
-
適用范圍
BZM1E系列智能型塑殼斷路器，是本廠采用國際先進設計。制造技術研制、開發的新型斷路器之一。其額定絕緣電壓為800V，適用于交流50Hz額定工作電壓400V.額定工作電流至1250A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載長延時反時限、斷路短延時反時限、短路短延時定時限。斷路瞬時和欠電壓保護功能。能保護線路和電流設備不受損壞。
斷路器可垂直安裝(即豎裝).亦可水平安裝(即橫裝)。
本新路器不可倒進線，即只能1. 3. 5接電源線。2. 4. 6接負載線。
本斷路器執行以下標準:
IEC60947-1及GB/T14018.1總則:
IEC60947-2及GB14048. 2低壓新路器及附錄F帶電子過電流保護斷路器的附加要求；
IEC60947- 4及GB140484接觸器和電動機起動器:
IEC60947-5. 1及GB140485機電式控制電路電器。
主要性能特點
BZM1E系列智能型塑殼斷路各具有三段保護功能。適用類別為B的斷路器與連樓在網-電路中的其它耀路保護裝置在短路條件下具有完全選擇性配合；
具有五種脫扣特性選擇:用戶可根據負載電流要求對脫扣器進行設置調整；
電子脫扣器由斷路昌自身提供能量。電流信號及控制電源來自安裝于斷路昌內的環形電流互感器；
具有預警指示:當負載電流超出預設定電流時。新路器面蓋上的發光二極管指示為黃色；
具有過載指示:負載電流超出整定電流時， 斷路器面蓋上的發光二極管指示為紅色；
具有消防專用的過載不脫扣只有報警功能:當負載電流過載運行時，斷路器不脫扣。輸出一一個電源接點信號。驅動相應的報警裝置:
符合IEC60947附景F的電視兼容要求:
具有五種脫扣特性選擇:用戶可根據負載電流要求對脫扣器進行設置調整;
電子脫扣器由斷路器自身提供能量，電流信號及控制電源來自安裝于斷路器內的環形電流互感器.
具有預警指示:當負載電流超出預設定電流時，斷路器面蓋上的發光二極管指示為黃色;
具有過載指示:當負載電流超出整定電流時，斷路器面蓋上的發光二極管指示為紅色:
具有消防專用的過載不脫扣只有報警功能:當負載電流過載運行時。斷路器不脫扣，輸出一個電源接點信號。驅動相應的報警裝置:
符合IEC60947附錄F的電磁兼容要求:
外形尺寸與BZM1E系列塑殼斷路器同規格相同，安裝具有互換性。

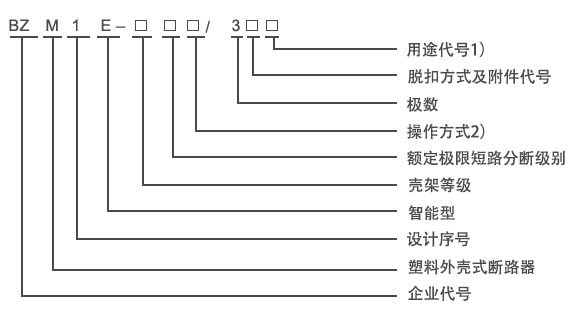

注: (1) 配電無代號.保護電動機用2表示(2) 直接操作無代號.電動操作用P表示。轉動手柄用Z表示。
斷路器主要技術性能指標
斷路器主要技術性能指標見表
型號 BZM1E-100 BZM1E-225 BZM1E-400 BZM1E-630 BZM1E-800 殼架電流Inm(A) 100 225 400 630 800 分斷能力級別 M H M H M H M H M H 整定電流lr1(A) 32(16，20，25，32)
63（32, 36, 40, 45, 50, 55, 60, 63）100（63, 65, 70, 75, 80, 85, 90, 95, 100）225（100, 125, 140, 160, 180, 200, 225） 400（200, 225, 250, 280, 315, 350, 400） 630（400, 420, 440, 460, 500, 530, 560, 600, 630） 800（630, 640, 660, 680, 700, 720, 740, 760, 780, 800） 極數 3 3 3 3 3 額定絕緣電壓Ui(V) 800 額定工作電壓Ue(V) 400 額定沖擊耐受電壓Uimp(V) 8000 極限短路分斷能力Icu(kA) 50 85 50 85 65 100 65 100 75 100 運行短路分斷能力Ics(kA) 35 50 35 50 42 65 42 65 50 65 運行斷路耐受電流Icw(kA)/1s 5 8 10 適用類別 A A B B B 飛弧距離 ≯50 ≯100 操作性能 通電（次） 1500 1000 1000 1000 500 不通電（次） 8500 7000 4000 4000 2500 同類產品
